بور گیج داخل سنج اینسایز 160 - 50 mm مدل 160-2322

مشخصات فنی

بور گیج داخل سنج اینسایز 160 - 50 mm مدل 160-2322

نقد و بررسی

*** معرفی و مشخصات بور گیج داخل سنج اینسایز 160 - 50 mm مدل 160-2322
بورگیج یا اندازه گیر سیلندر (گیج سیلندر) همانطور که از نامش پیداست دستگاهی برای سنجش قطر داخلی سیلندر، بلبرینگ، استوانه های بلند و اجسامی از این دست است. شاید فکر کنید که کولیس و میکرومتر داخل سنج نیز همین کار را خواهد کرد؛ اما نکته اینجاست که بار بور گیج کار سنجش سریعتر و امکان اندازه گیری چند نقطه مختلف و البته سیلندرهای عمیق نیز وجود دارد. با کولیس و میکرومتر نمی توان بطور آنی و همزمان سر و وسط و ته یک سیلندر بلند را اندازه گرفت و وقت زیادی خواهد گرفت. اما بور گیج به راحتی این کار را انجام داده و صاف و ناصاف بودن تمام سطح یک سیلندر را در کوتاه ترین زمان مشخص می کند. یکی از مدل های پر مصرف و محبوب این دسته، گیج سیلندر Insize 2322-160A است که به بررسی آن می پردازیم.

*** تحلیل ظاهری بور گیج داخل سنج اینسایز 160 - 50 mm مدل 160-2322

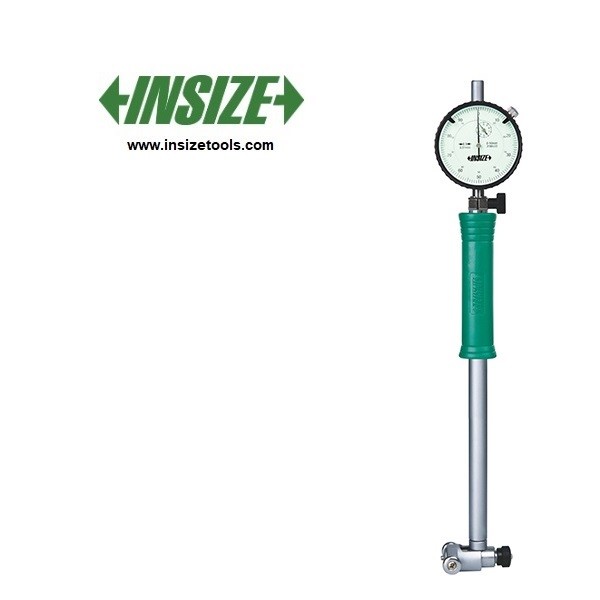

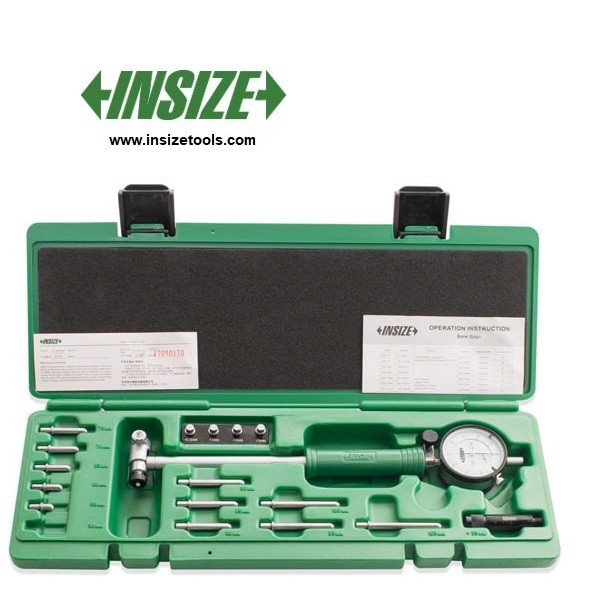

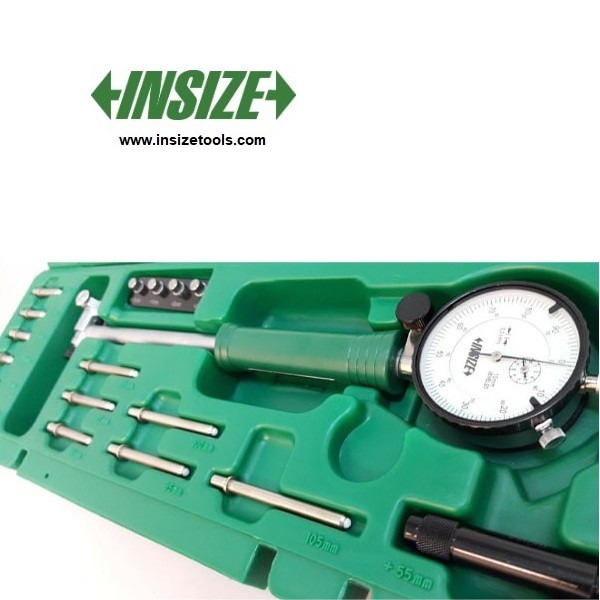

همانند دیگر محصولات این شرکت، بور گیج های سری 2322 اینسایز نیز از ساخت دقیق و زیبایی برخوردار است. بعد از آنباکس کردن و در آوردن محتویات از جعبه ضد ضربه این محصول، ابتدا با خود بور گیج اصلی برخورد می کنید. یک میله بلند یک تکه فلزی فولادی که در قسمت دسته دارای روکش پلیمری و در سر آن اندیکاتور دیالی یا همان ساعتی (عقربه ای) قرار گرفته است. در پایین میله نیز سری گیج و پین قابل تعویض با پیچ نصب شده که براحتی می توان آن را باز کرد و تعویض کرد. در کنار خود دستگاه و در جعبه، سرهای اضافه با سایزهای مختلف از کوچک به بزرگ چیده شده و در کنار آنها نیز یک رابط برای مواقع اندازه گیری سایز و قطرهای بزرگ وجود دارد. سر گیج و تمام پین های این ابزار از سرامیک سخت و با کیفیت ساخته شده است. طراحی این گیج سیلندر بسیار زیبا و در عین حال ارگونومیک است و دسته آن به خوبی در یک دست جای می گیرد. صفحه خوانش ساعتی با زمینه سپید و اعداد سیاه هیچ مشکلی در خواندن اعداد ندارد و عقربه نیز به راحتی قابل دیدن است. وزن آن سبک بوده و در کار طولانی مدت و با حوصله هیچ مشکلی برای کاربر ایجاد نمی کند.

*** اطلاعات فنی بور گیج داخل سنج اینسایز 160 - 50 mm مدل 160-2322

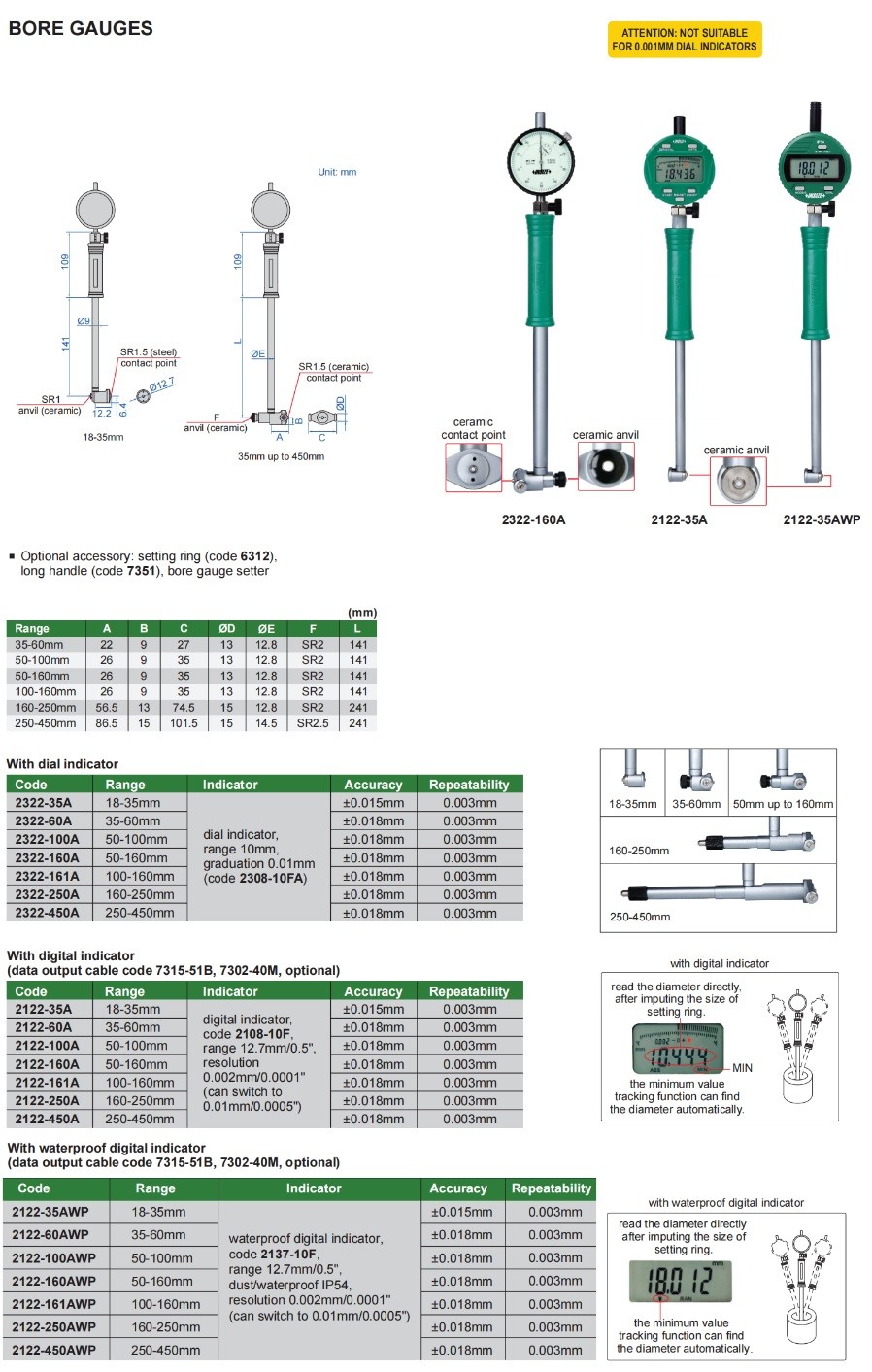

مطابق با عنوان و مدل دستگاه می بینید که ظرفیت اندازه گیری این محصول بین 50 تا 160 میلی متر بوده و برای استفاده از این ظرفیت باید میله ها یا سوزن های اندازه مورد نظر را روی دستگاه بست. از سایز 50 تا 105 میلی متر به طور مستقیم با میله ها اندازه گیری می شود و برای سایزهای بزرگتر از 105 میلی متر باید از رابط داخل جعبه استفاده کرد. صفحه ساعتی آن گام بندی 0.01 میلی متر دارد و بازه اندازه گیری این صفحه 10 میلی متر به طرف چپ و راست است. دقت آن 0.018 میلی متر بوده که برای این سایز بور گیج بسیار منطقی و عالی است و در ضمن مقدار تکرار پذیری در اندازه برابر با 0.003 میلی متر تنظیم شده است. طول میله یا میزان عمق اندازه گیری برابر با 141 میلی متر، فاصله مرکز میله تا نوک پین 26 میلی متر، شعاع فک 9 میلی متر، قطر میله 12.8 و قطر فک به اندازه 13 میلی متر ساخته شده است. ضمن اینکه فاصله بین دو فک بدون پین ها برابر با 3.5 سانتی متر می باشد. وزن این بور گیج سبک و برابر 1.3 کیلوگرم بوده که این وزن خوب کاربر را خسته نخواهد کرد.

*** ویژگی های بور گیج داخل سنج اینسایز 160 - 50 mm مدل 160-2322
ساخت با کیفیت و روان بودن پین ها به همراه دقت بالا در اندازه گیری کم می کند تا پروسه اندازه گرفتن توسط این گیج سیلندر بسیار سریع و ساده باشد. این محصول قابلیت نصب لوازم جانبی رینگ ستینگ و دسته اضافه بلندتر را دارد. سری های از جنس سرامیک بسیار دقیق و مستحکم به علاوه طراحی خوش دست و سبکی ابزار کمک کرده تا بور گیج اینسایز 50 - 160 میلی متر مدل Insize 2322-160A هم فروش خوبی در بازار داشته باشد و هم اکثر خریداران و کاربران از خروجی و کارکرد این مدل راضی باشند.
